中恒微推出应用于DC 1500V光伏储能系统的ANPC拓扑950V模块

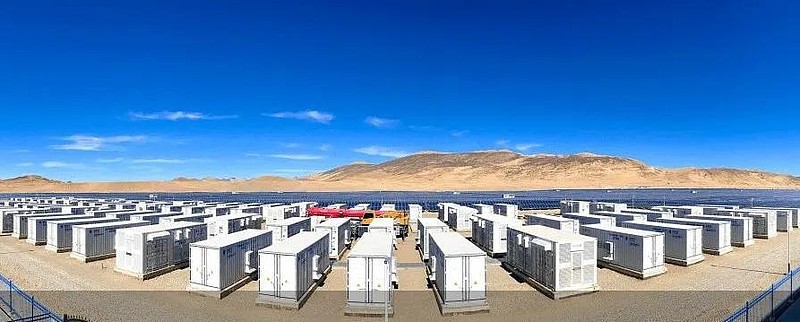

随着工商业储能的发展,大型集中式储能电站面临着需要对占地面积、建设成本、综合效率等指标进一步优化提升,实现持续的降本增效,降低电站全寿命成本,常规DC 1000V光储系统的一些弊端逐渐显现。于是DC 1500V光储系统在大型集中式储能电站项目中率先得到广泛应用,通过增加能量密度与功率密度,能够在系统优化方面具有很大优势,有效提升了大型光伏储能电站的综合技术经济效益。

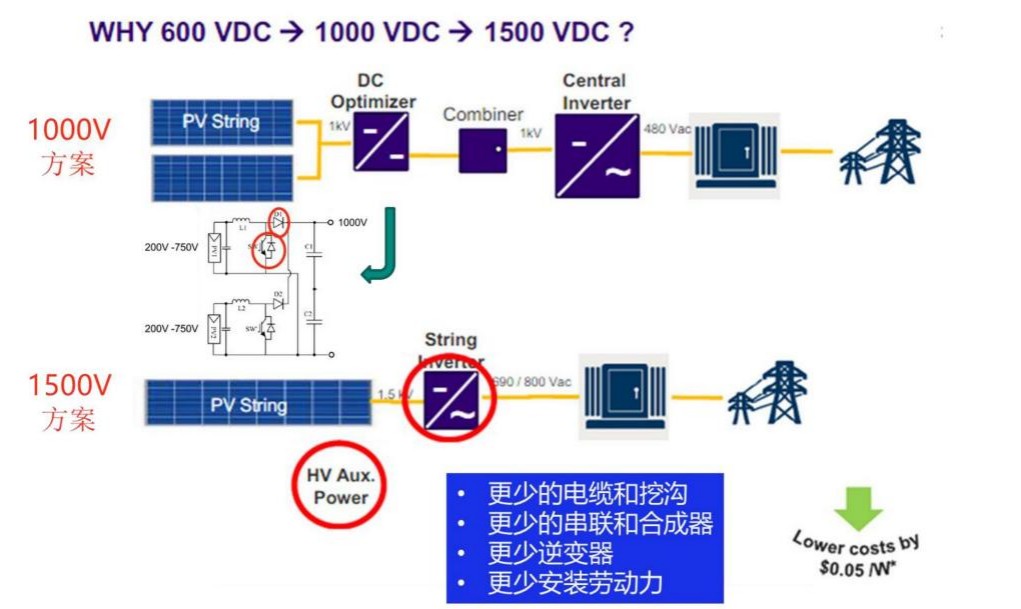

1000V系统相比,DC 1500V光储系统能量密度与功率密度均提升了35%以上,相同容量电站,设备更少,电池系统、PCS、BMS及线缆等设备成本大幅降低,基建和土地投资成本也同步减少。实现更少的电缆和挖沟;更少的串联和合成器;更少的逆变器投入;更少的安装劳动力;经测算,相较传统方案,1500V储能系统仅初始投资成本就降低了10%以上。


style=

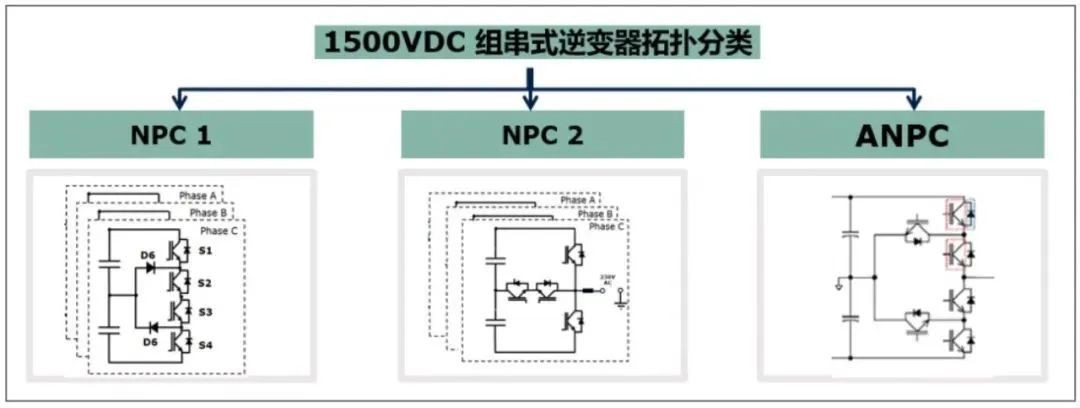

目前DC 1500V光储系统中使用更多的是ANPC 拓扑结构的950V模块。相比较NPC1和NPC2,ANPC多了两个IGBT,因而会多两路驱动,因此调制起来较为复杂但是自由度大很多,ANPC拓扑可以明显降低模块的损耗,提高逆变器的运行效率。这也使得ANPC 拓扑结构的950V模块成为200KW以上 DC 1500V光储系统的主流,这样做的目的也是尽可能的最大化性能和成本上的优势。


style=

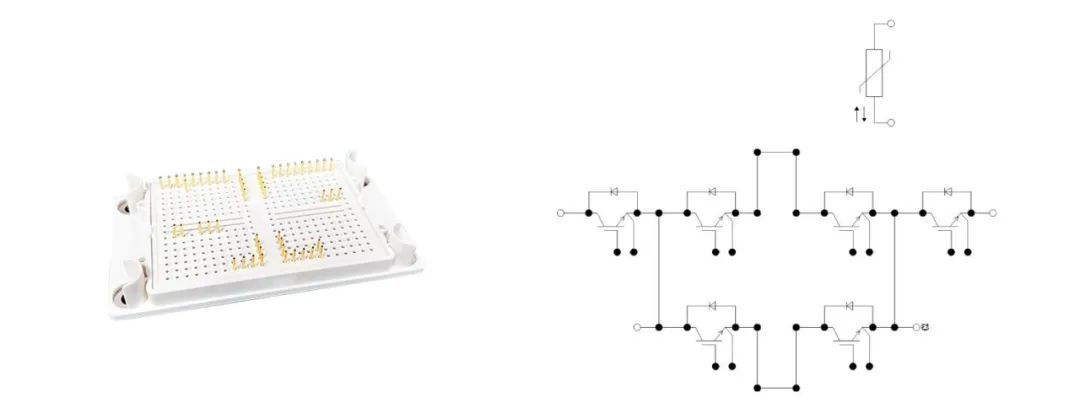

为此,针对市场上对于ANPC拓扑结构的950V模块的需求,中恒微推出为DC 1500V光伏储能应用开发的950V模块TLAW400MMSC100S1PS,可应用于≥200KW光伏储能逆变系统。


style=




产品特点

7代沟槽-场截止设计,实现更低的VCE(sat)

低开关损耗

最高结温175℃

低电感模块

SiC Schottky二极管

相较于国外竞品加装了铜底板,大幅提升模块的安装可靠性及散热热容

兼容国外一流品牌

更优的性价比和供货



应用领域

光伏、储能逆变系统
